パワーエレクトロニクス

電気自動車や産業用電動車両のバッテリ充電器、コントローラ、
ECUなどをお客様のご要望により開発・設計・製造します。

パワーエレクトロニクス

il_bu0101_3

ご要望の仕様に基づき、パワーエレクトロニクス製品の
開発・設計・製造をいたします。

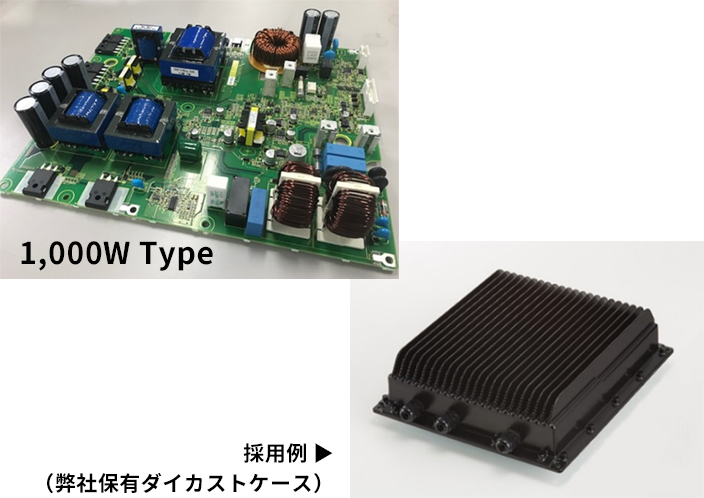

E-mobility用 1KW汎用充電器

ph_bu0101_1

[特長]
・密閉型自然空冷(FANレス)
・国内の法規/規格に準拠した設計
・通信仕様等のセミカスタム対応可能
・Li-Ionバッテリ対応

[構造]
・外形寸法:320(W)×270(D)×100(H)
・防水・防塵保護:IP55
・冷却方式:自然空冷

[仕様]
・入力電圧:AC90V~264V
・出力電圧:60V/70V/90V (バッテリ公称電圧)
・出力電力:1kW
・動作範囲:-30℃~55℃

btn1

E-mobility用 200W汎用充電器

ph_bu0101_2

[特長]
・密閉型自然空冷(FANレス)
・国内の法規/規格に準拠した設計
・通信仕様等のセミカスタム対応可能
・Li-Ionバッテリ対応

[構造]
・外形寸法:140(W)×230(D)×75(H)
・防水・防塵保護:IP55
・冷却方式:自然空冷

[仕様]
・入力電圧:AC90V~110V
・出力電圧:24V
・出力電力:200W
・動作範囲:-20℃~50℃

btn1

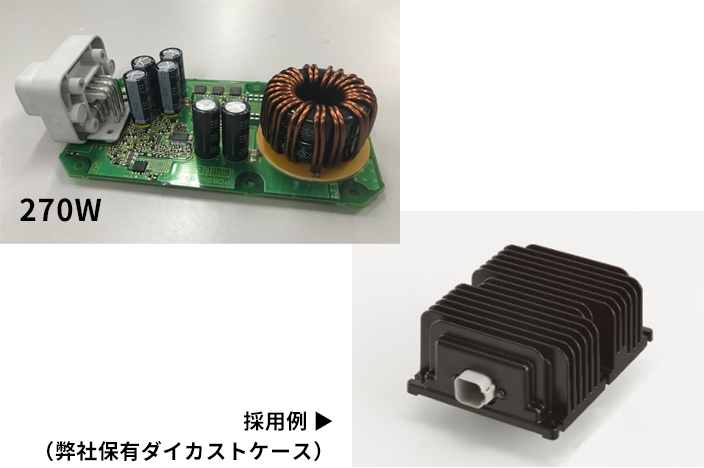

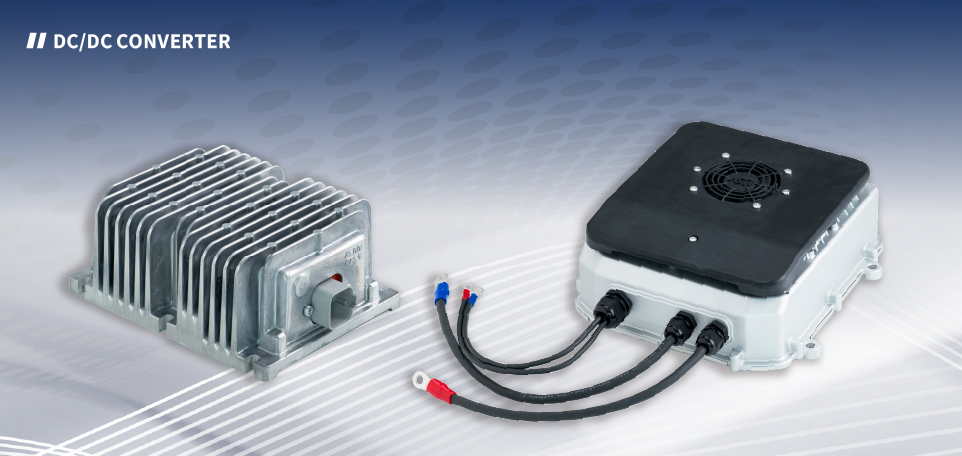

E-mobility用 DCDCコンバータ

ph_bu0101_2

[特長]
・高効率(95%) 非絶縁
・省スペース、耐振動性に優れた構造
・自動復帰型短絡保護、過熱保護内蔵

[構造]
・外形寸法:145(W)×120(D)×75(H)
・防水・防塵保護:IP56(防水コネクタ)
・冷却方式:自然空冷

[仕様]
・入力電圧:27V~70V
・出力電圧:13.5V
・出力電力:200W ※300W (Peak)
・動作範囲:-20℃~60℃

btn1

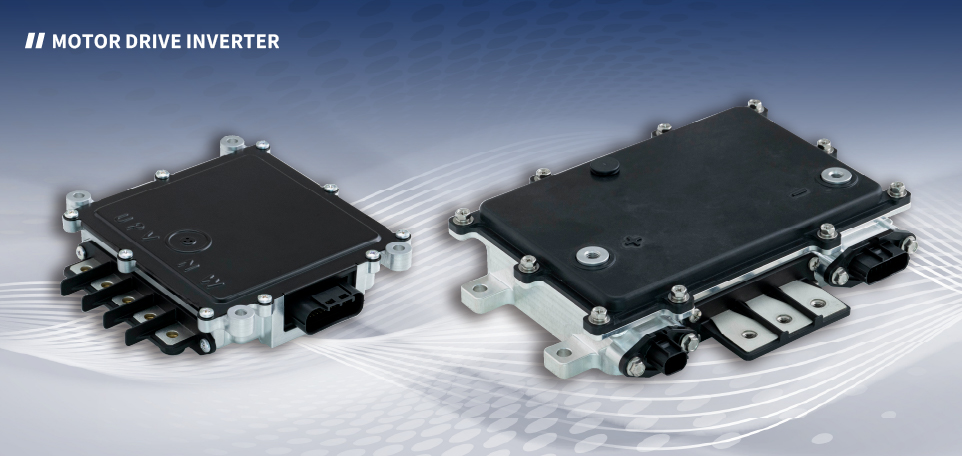

電動車いす用コントローラ 最大電流 65A 1出力

ph_bu0101_3

[特長]
・三相永久磁石同期モータ対応
・ブラシモータ用の対応可能
・PWM 120度通電方式
・省スペース、耐振動性に優れた構造

[構造]
・外形寸法:201(W)×166(D)×48(H)mm
・防水・防塵保護:IP55
・冷却方式:自然空冷

[仕様]
・入力電圧:DC18~36V
・出力電圧:24V
・出力電力:各相最大65A(1min)
・動作範囲:-30~55℃

btn1

btn1
